Zastosowanie rozwiązania systemowego Acrel IoT Energy Management w niektórych fabrykach w Malezji

1. Scenariusz aplikacji

Klienci muszą zebrać podstawowe dane o zużyciu energii i przesłać je do systemu zarządzania, aby mogli zdalnie monitorować dane w czasie rzeczywistym za pomocą swojego komputera.

2. Wybór techniczny

2.1Napięcie znamionowe trójfazowych obwodów monitorujących wynosi 415Vac LL a prąd znamionowy poniżej 80A AC, stąd dobór urządzeń pomiarowych to trójfazowy licznik energii ADL400 z komunikacją RS485 z protokołem MODBUS-RTU

2.2 Po omówieniu z klientem fabryka ma stabilny zasięg i sygnał Wi-Fi 4 GHz, a preferowane jest zasilanie 220 V AC.Tak więc dla części bramy wybieramy AWT100-WiFi, które posiadają funkcję automatycznego nadawania, która może ułatwić późniejszą regulację z późniejszym ADL400.Ponadto AWT100-WiFi jest sparowany z modułem zasilania AWT100-POW. Poza tym, ponieważ AWT100-WiFi jest połączony z siecią Wi-Fi 2,4 GHz za pomocą protokołu MODBUS-RTU przez protokół TCP i za łączem RS485 za pomocą protokołu MODBUS-RTU, który ma być sparowany z ADL400 dla danych o zużyciu energii przesłanych do serwera w chmurze i ostatecznie do systemu IoT.

2.3 W fazie projektu pilotażowego zdecydowanie zaleca się, aby serwer w chmurze korzystał z serwera w chmurze naszej firmy, który został wynajęty na Amazon, aby zaoszczędzić budżet klientów w fazie testów.

2.4 Zgodnie z żądaniem, IoT Energy Management System będzie najbardziej odpowiedni i może zapewnić 3-miesięczną bezpłatną wersję próbną do testowania.

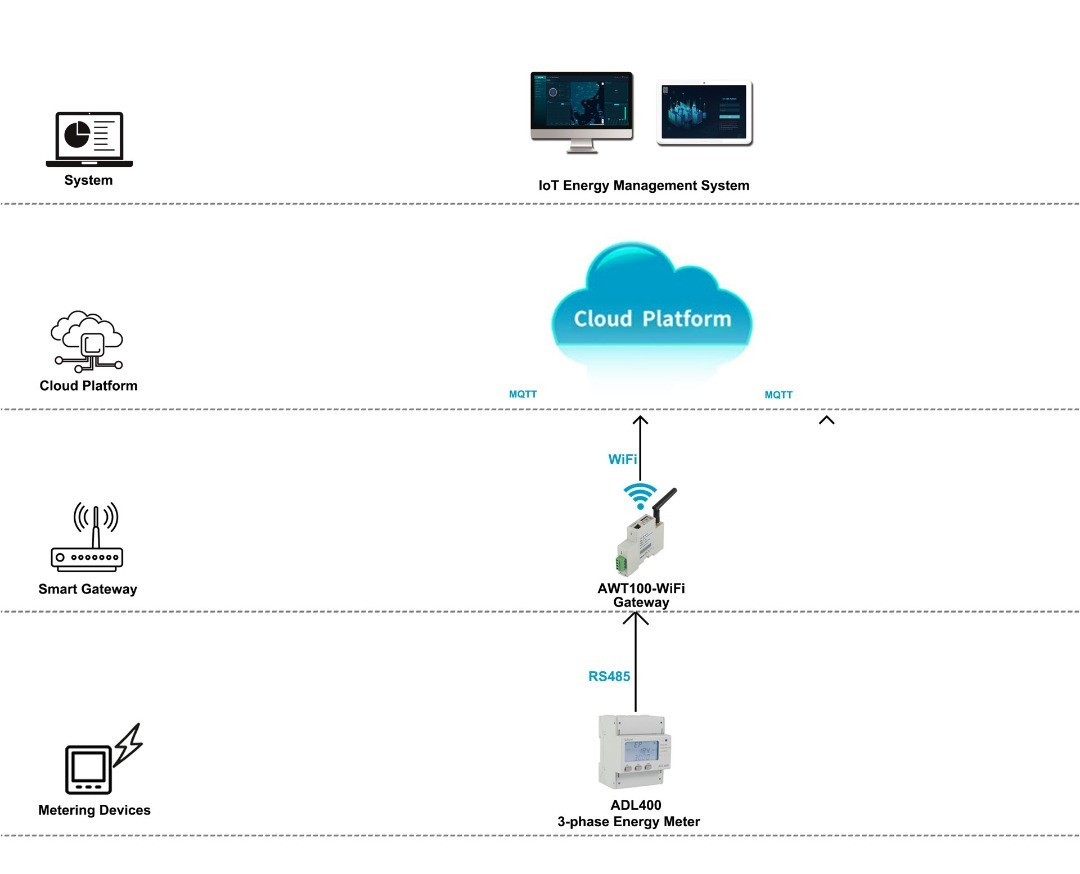

3. Struktura rozwiązania projektu pilotażowego

4. Plan po projekcie pilotażowym

Jeśli projekt pilotażowy okazał się sukcesem, późniejszy plan powinien wyglądać jak poniżej:

4.1 Rozwiązanie Cloud Hosting Service: Biorąc pod uwagę całkowity koszt wynajmu serwera w chmurze oraz ilość obwodów monitorujących, wdrożenie Cloud IoT Energy Management System powinno być połączone z usługą hostingową.W takiej sytuacji klient nie musi sobie pozwolić na wynajem serwera w chmurze i będzie korzystał z własnego serwera w chmurze.Również w przypadku sprzętu tego rozwiązania nie trzeba dokonywać żadnych zmian, tak jak w przypadku struktury rozwiązania projektu pilotażowego.Klient musi tylko zamówić więcej 3-fazowego licznika energii ADL400 i może sparować bramkę AWT100-WiFi zgodnie z numerem kolejnego zamówienia.

4.2 Rozwiązanie dotyczące usługi lokalnego wykupu: Jeśli prośba klientów o bezpieczeństwo danych i poufność jest znacznie wyższa.Najlepszym wyborem będzie usługa wykupu systemu zarządzania energią IoT w połączeniu z serwerem lokalnym.Jednak rozwiązanie wymaga wielu zmian w sprzęcie, takich jak.Po pierwsze, wdrożenie lokalnego serwera należy sparować z przełącznikiem przemysłowym i UPS.Po drugie, w przypadku licznika energii, ADL400 jest jeszcze bardziej godny polecenia. Od czasu specjalnego modułu, wieloobwodowy licznik energii ADF400L z wbudowaną komunikacją Ethernet nie zaoszczędzi dużo budżetu na zastosowanie okablowania 3-fazowego poprzez bezpośrednie połączenie zamiast przez przekładniki prądowe .Na koniec należy zmienić bramkę z AWT100-WiFi na AWT100-CE lub Aport100 w zależności od ilości kolejnych żądań.

5. Struktura rozwiązania na późnym etapie （Tylko dla rozwiązania lokalnego）
