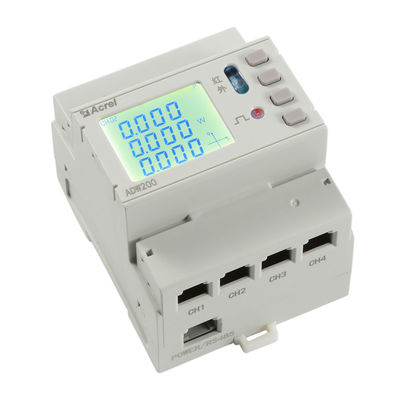

Acrel ADW200-D16-4S miernik do montażu na szynie z portem optycznym na szynę Din licznik energii kwh rs485 wielokanałowy 3-fazowy miernik mocy

Minimalne zamówienie : 1 szt Szczegóły pakowania : Karton
Czas dostawy : 2-3 dni robocze Zasady płatności : T/T
Możliwość Supply : 5000 szt./dzień
Miejsce pochodzenia: Chiny Nazwa handlowa: Acrel
Orzecznictwo: CE Numer modelu: ADW200-D16-4S

Szczegóły informacji

Typ: wieloobwodowy licznik energii Komunikacja: Komunikacja
Instalacja: Instalacja na szynie DIN certyfikat: CE ROHS MID
Standard: IEC62052-11/IEC62053-21

opis produktu

Wielopętlowy miernik mocy serii ADW200 służy głównie do pomiaru wszystkich parametrów elektrycznych obwodu trójfazowego.
Koledzy mogą wybrać wejście prądowe maksymalnie czterech obwodów.





Parametr techniczny




Zasilanie pomocnicze AC/DC 85 ~ 265 V;Zużycie ≤10VA;
Wejście Częstotliwość 45 ~ 65 Hz;
Napięcie AC 3×220V/380V;Przeciążenie: 1,2 razywartość znamionowa (ciągła);
2-krotność wartości znamionowej / 1s
pobór: ≤ 0,5VA;
Aktualny AC 5A,100A,400A,600A;(Transformator z otwarciem zewnętrznym);
Przeciążenie: 1,2-krotność wartości znamionowej (ciągłe);10-krotność wartości znamionowej / 1s;
pobór: ≤ 0,5VA
Dokładność pomiaru

Częstotliwość 0,05 Hz,

napięcie, prąd: poziom 0,5

czynna energia elektryczna: poziom 1,

energia elektryczna bierna: poziom 2;

Dokładność harmoniczna 2-31 razy: ± 1%;

Cechy Wyjście impulsowe Tryb wyjściowy: impuls transoptorowy z otwartym kolektorem;
Komunikacja RS485, Modbus-RTU;Szybkość transmisji 1200 ~ 38400;
Przełączanie Wejście Wejście ze stykiem bezpotencjałowym, Wbudowany zasilacz;
Wyjście Tryb wyjścia: wyjście stykowe normalnie otwarte przekaźnika;obciążenie styku: AC 250 V/3 A DC 30 V/3 A;
Zarys dł.*szer.*wys.(mm) 72*97,7*71,5
Środowisko temperatura pracy -10 ℃ ~ + 45 ℃
Temperatura przechowywania -40 ℃ ~ + 70 ℃
wilgotność względna 95% Brak kondensacji
Wysokość 2500m







Wymiar






Acrel ADW200-D16-4S miernik do montażu na szynie z portem optycznym na szynę Din licznik energii kwh rs485 wielokanałowy 3-fazowy miernik mocy 0





Acrel ADW200-D16-4S miernik do montażu na szynie z portem optycznym na szynę Din licznik energii kwh rs485 wielokanałowy 3-fazowy miernik mocy 1





Montaż szyny prowadzącej:






Acrel ADW200-D16-4S miernik do montażu na szynie z portem optycznym na szynę Din licznik energii kwh rs485 wielokanałowy 3-fazowy miernik mocy 2



Opcjonalne moduły






Acrel ADW200-D16-4S miernik do montażu na szynie z portem optycznym na szynę Din licznik energii kwh rs485 wielokanałowy 3-fazowy miernik mocy 3



Moduł zewnętrzny (MTL)
12 Zewnętrzna temp. NTC.Pomiar
4-kanałowy pomiar prądu resztkowego



Acrel ADW200-D16-4S miernik do montażu na szynie z portem optycznym na szynę Din licznik energii kwh rs485 wielokanałowy 3-fazowy miernik mocy 4



Zewnętrzny moduł bezprzewodowy (AWT100)
Łącze w dół RS485;Uplink 4G, 2G, NB, Lora, LoraWAN, Ethernet, WiFi, GPS, Profibus

Acrel ADW200-D16-4S miernik do montażu na szynie z portem optycznym na szynę Din licznik energii kwh rs485 wielokanałowy 3-fazowy miernik mocy 5

Moduł zewnętrzny (MK)
12 kanałów DI + 4 kanały DO







Acrel ADW200-D16-4S miernik do montażu na szynie z portem optycznym na szynę Din licznik energii kwh rs485 wielokanałowy 3-fazowy miernik mocy 6





Acrel ADW200-D16-4S miernik do montażu na szynie z portem optycznym na szynę Din licznik energii kwh rs485 wielokanałowy 3-fazowy miernik mocy 7
