Acrel H3G-TA System monitorowania akumulatorów do monitorowania zasilaczy UPS
Osoba kontaktowa : Dina Huang
Numer telefonu : 18761502682
WhatsApp : +8618761502682
| Minimalne zamówienie : | 1pc | Szczegóły pakowania : | Karton |
|---|---|---|---|
| Czas dostawy : | 5-8 dni roboczych | Zasady płatności : | T/T |
| Możliwość Supply : | 5000 szt./dzień |
| Miejsce pochodzenia: | Chiny | Nazwa handlowa: | Acrel |
|---|---|---|---|
| Orzecznictwo: | CE | Numer modelu: | ABAT100-S |
|
Szczegóły informacji |
|||
| Względna wilgotność: | 5%~95% | Intensywność ciśnienia atmosferycznego: | 80 ~ 110 kPa |
|---|---|---|---|
| Zasilanie: | prąd stały 24 V | ||
| High Light: | Moduł monitorowania baterii ołowiowo-kwasową ABAT100-S,Centrum danych Moduł monitorowania baterii ołowiowo-kwasową,szpitale Moduł monitorowania baterii ołowiano-kwaśnej |
||
opis produktu
System monitorowania baterii online
Moduł kolektoru ABAT100-HS
System monitorowania baterii online z serii Acrel ABAT100 może dostarczać informacje o pracy baterii, takie jak napięcie, opór wewnętrzny i temperatura wewnętrzna, w tym SOC i SOH,i może zapewnić wczesne ostrzeganie i wyrównanie baterii w przypadku awarii baterii, aby zagwarantować czas rezerwy baterii i wydłużyć żywotność bateriiSystem posiada funkcje monitorowania i jest łatwy w instalacji, konserwacji i dostępie.,Moduł kolektorów ABAT100-HS i ekran dotykowy itp. Alarm i dane w czasie rzeczywistym mogą być przesyłane i parametry mogą być ustawiane za pośrednictwem ekranu dotykowego,i można wybrać platformę monitorowania do realizacji scentralizowanego zarządzania sieciowego.
Moduły dla systemu monitorowania baterii ołowiowo-kwasową
| Moduł produktu | ||||||||||||||||||||||||||||
| Model | Opis funkcji | |||||||||||||||||||||||||||
| ABAT100-HS | Wejście DC24V, jeden do zarządzania grupą baterii, do 120 baterii w grupie. | |||||||||||||||||||||||||||

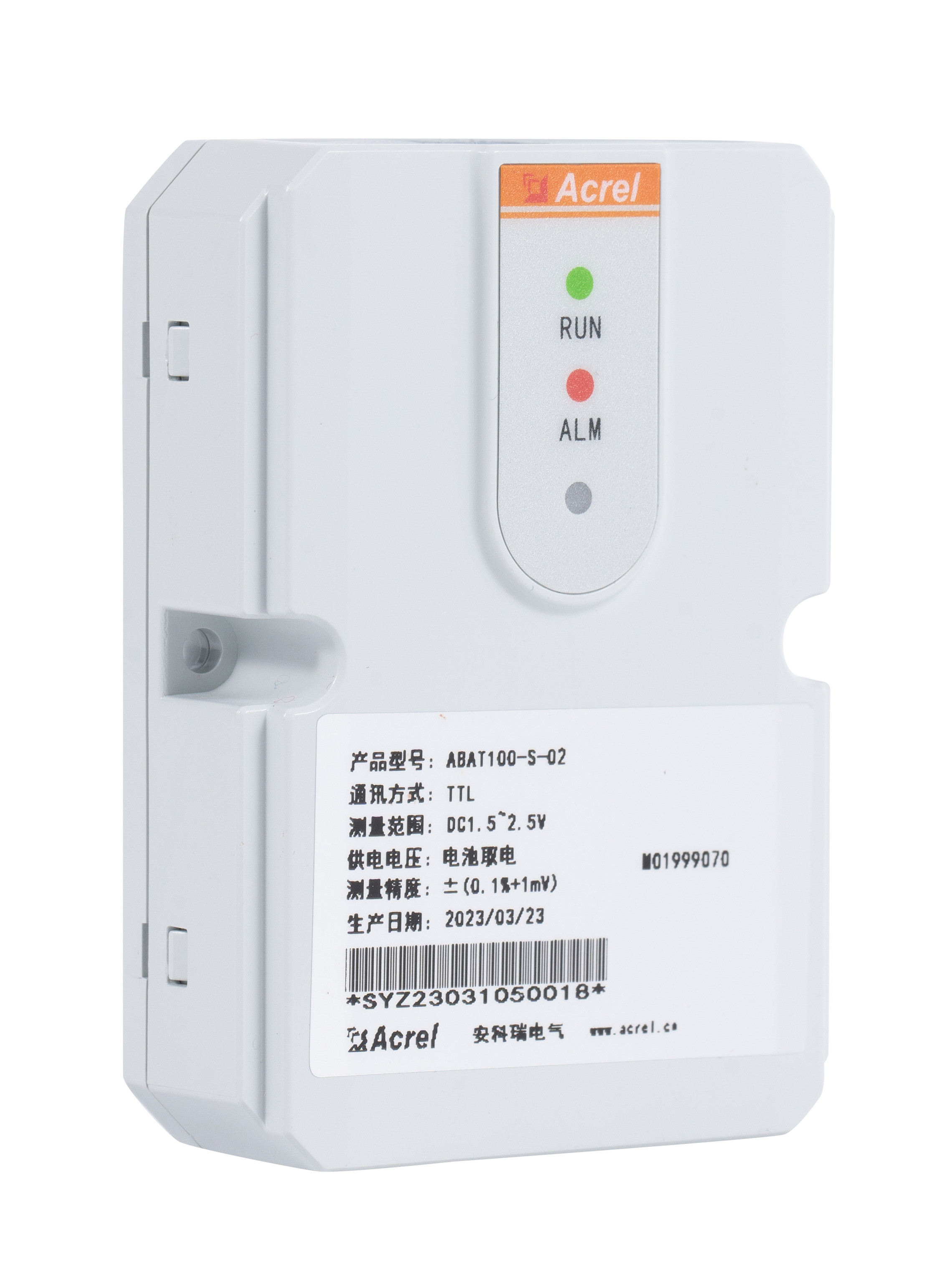

| ABAT100-S-02 | Monitorowanie jednego akumulatora 2V, monitorowanie napięcia akumulatora, oporu wewnętrznego i ujemnego temperatury końcowej. |
|||||||||||||||||||||||||||
| ABAT100-S-06 | Monitorowanie jednego akumulatora 6V, monitorowanie napięcia akumulatora, oporu wewnętrznego i ujemnego temperatury końcowej. |
|||||||||||||||||||||||||||
| ABAT100-S- 12 | Monitorowanie jednej baterii 12V, monitorowanie napięcia baterii, oporu wewnętrznego i ujemnego temperatury końcowej. |
|||||||||||||||||||||||||||
| ABAT100-C | monitorowanie jednego prądu ładowania/wyładowania o temperaturze otoczenia o maksymalnej zakres prądu 1000A. |
|||||||||||||||||||||||||||
Wymiar
Funkcje techniczne
| Funkcja | Opis |
| Monitorowanie online | monitorowanie przez internet przez 24 godziny na dobę, jedna bateria na moduł, monitorowanie napięcia, oporu wewnętrznego i ujemnej temperatury końcowej; |
| Wysoka dokładność pomiaru | b. urządzenia do pomiaru siłowych, w tym urządzenia do pomiaru siłowych; |
| Badanie oporu wewnętrznego akumulatora | Automatyczne, okresowe pomiary oporu wewnętrznego każdego akumulatora sterowane przez kolektor; |
| Konstrukcja o niskiej mocy | ręczne włączenie do trybu niskiego zasilania, moduł S pobiera prąd z akumulatora do 0,5 mA; |
| Projektowanie przeciwzablokowania | Wysoka konstrukcja przeciwdziałająca zakłóceniom, może blokować zakłócenia falowe wysokiej mocy, wysokiej częstotliwości UPS; |
| Protokół komunikacji | Protokół MODBUS-RTU; |
| Sposób instalacji | Włącza się urządzenia do montażu na wiązaniu lub do montażu naczepnym; |
| Światło wskazujące | czerwone i zielone światła LED, zielone światło jako światło mocy, czerwone światło jako światło wskaźnika; |
Parametry techniczne
| Parametry techniczne | Opis | ||
| Środowisko pracy |
Temperatura pracy: -10°C ∼50°C; wilgotność względna: 5% ~ 95%; Intensywność ciśnienia atmosferycznego: 80 ~ 110 kPa; |
||
| Zdolność monitorowania | Jeden moduł S monitoruje jedną baterię | ||
| Zakres monitorowania | Baterie 2V, 6V, 12V o pojemności mniejszej niż 3000AH | ||
| Zakres i dokładność pomiarów | Zawartość pomiaru | Zakres | Dokładność |
| Jednorazowe napięcie | 2V, 6V, 12V | ± 0,1% | |
| Jednorazowy opór wewnętrzny | 50 ‰ 65535 uΩ | (Rezolucja) 1 uΩ | |
| Temperatura ujemna | -5°C+105°C | ±1°C | |
|
Wymagania dotyczące mocy
|
Bezpośrednio z monitorowanej baterii, modulu 2V normalne działanie prądu absorpcyjnego 10mA, maksymalne nie więcej niż 13mA, modułu 6V, 12V normalne działanie prądu absorpcyjnego 5mA,maksymalny jest nie większy niż 7mA, konsekwencja prądu absorpcyjnego różnych modułów jest bardzo wysoka; | ||
| Ochrona | obwód pomiarowy i obwód zasilania z dwoma poziomami ochrony, z ochroną odwrotnego połączenia i izolacją optyczną; | ||
| Interfejs komunikacji | Port UART, obsługa protokołu MODBUS | ||
| Izolacja wytrzymać napięcie | 2000VAC | ||
| Waga | 90 g | ||
Sieć
Rozwiązanie sieciowe 1: Układ dotykowy seryjnego portu
Rozwiązanie sieciowe 2: Acrel EMS, EIOT Platform Network Solution:
Uwaga:
ABAT100-HS: jeden zarządza jedną grupą baterii, do 120 baterii w jednej grupie;
ABAT100-S-02/6/12: wykrywa baterię 2/6/12V, wykrywa również napięcie baterii, rezystancję wewnętrzną i ujemną temperaturę;
ABAT100-C: wykrywa 1 prąd ładowania/rozładowania i 1 temperaturę otoczenia, z maksymalnym zakresem prądu 1000A;
Zdjęcie na miejscu
