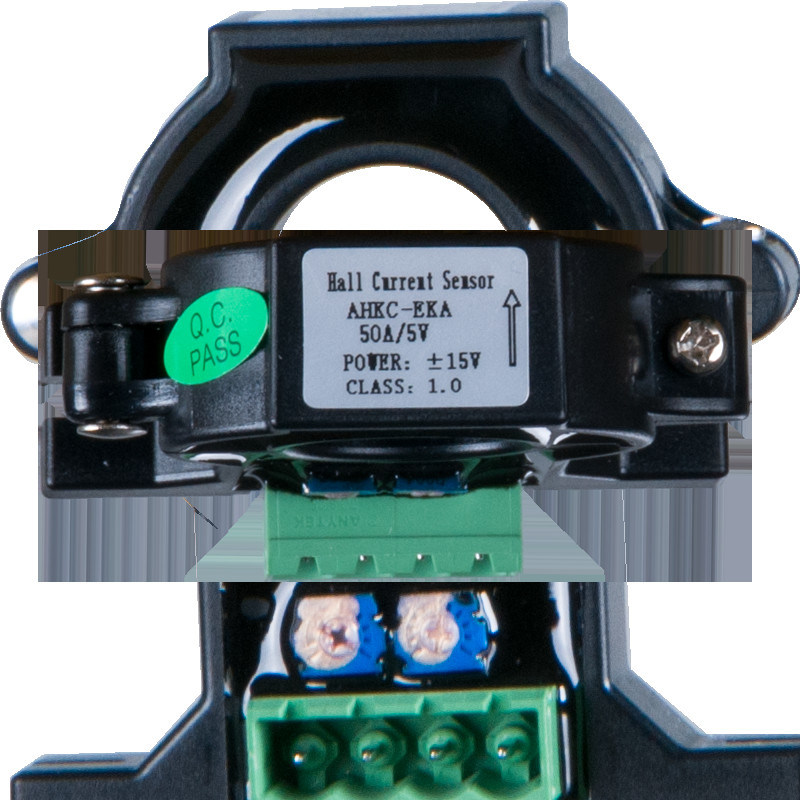

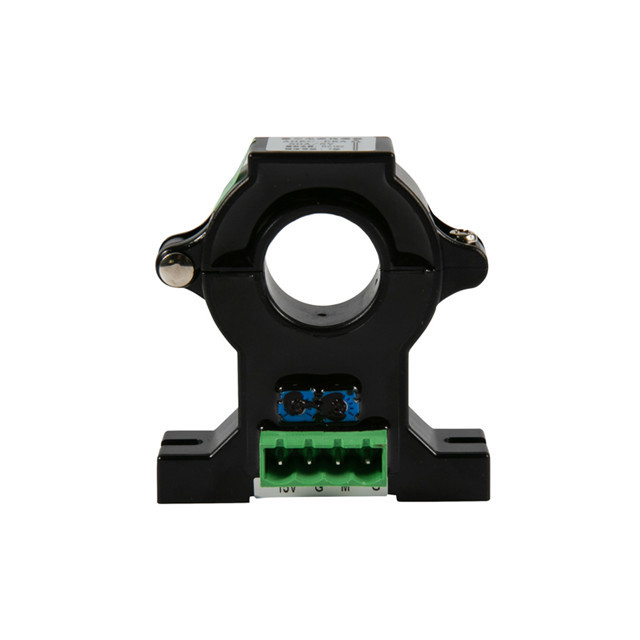

Czujnik prądu Halla z dzielonym rdzeniem Acrel AHKC-EKA

opis produktu

Przekładnik prądowy (CT) służy do przekształcania wysokiego prądu przemiennego na małe, łatwe do zarządzania wartości. Są one podłączone do miernika panelowego lub przekaźnika i mogą pomóc w pomiarze prądu lub ochronie sprzętu.

Wymiary:

Parametry:

Instalacja:

Okablowanie:

Środki ostrożności:

1. W przypadku stosowania czujnika Halla należy zwrócić uwagę na sprzężenie między cewką strony pierwotnej a cewką strony pomocniczej, aby uzyskać lepsze charakterystyki dynamiczne i czułość. Zaleca się stosowanie pojedynczego przewodu, który całkowicie wypełni otwór gwintowany modułu czujnika Halla.

2. W przypadku stosowania czujnika Halla najlepszą dokładność pomiaru można uzyskać przy znamionowej wartości prądu wejściowego. Gdy mierzony prąd jest znacznie mniejszy od wartości znamionowej, strona pierwotna może wykorzystać wielokrotne zwoje, jeśli chce uzyskać najlepszą dokładność, czyli IpNp = znamionowe amperozwoje. Ponadto temperatura linii zasilającej strony pierwotnej nie może przekraczać 80°C.

3. Gdy czujnik prądu Halla pracuje normalnie, zasilanie pomocnicze nie może przekraczać ±20% wartości kalibracji.

4. Czujnik prądu Halla jest surowo zabroniony do upuszczania z dużej wysokości (≥1m) podczas instalacji i użytkowania.

5. Potencjometry regulacji zera i pełnej skali nie mogą być regulowane.

6. Zasilanie pomocnicze musi być wdrożone dobrowolnie.

7. Bieguny dodatnie i ujemne zasilania nie mogą być podłączone odwrotnie.
