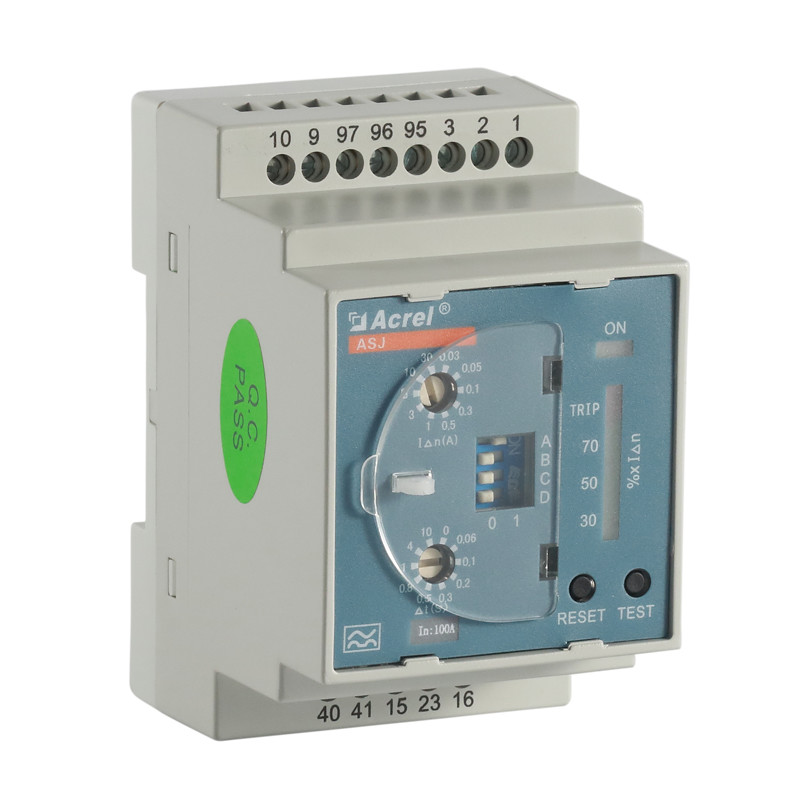

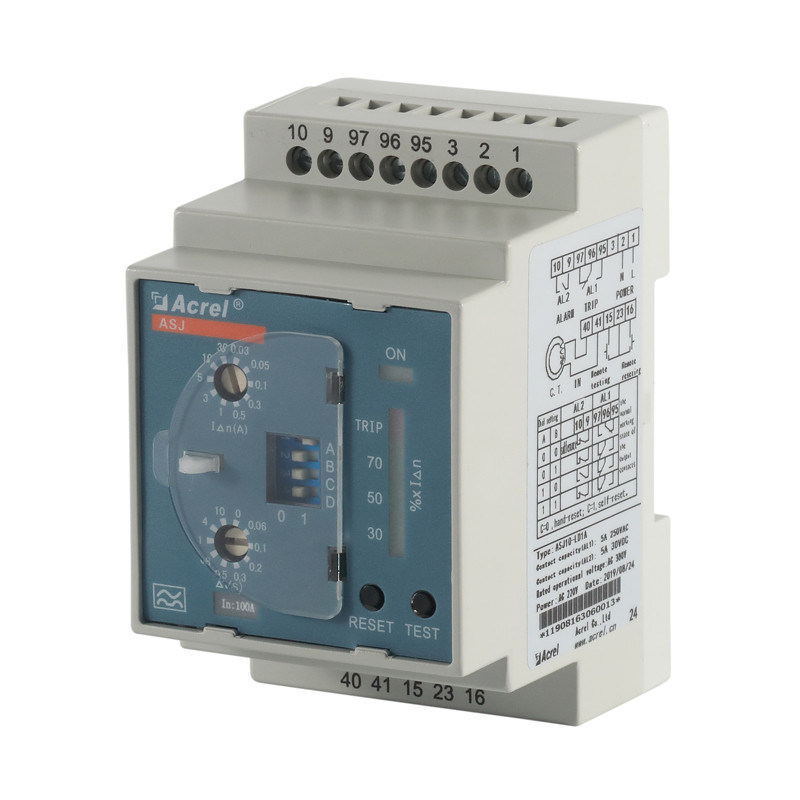

Przekaźnik prądu upływu Acrel ASJ10-LD1A szyna DIN 35mm

opis produktu

serii ASJ przekaźnika działającego z przerwą obwodów pociągu, niskiego napięcia lub kontaktora niskiego napięcia może być wykonany do kombinowanego urządzenia wytwarzającego pociąg,który jest stosowany głównie do obwodu dystrybucyjnego systemu TT i TN z prądem zmiennym 50 Hz, napięcie znamionowe 400 V lub niższe. w układzie ochrony przed uszkodzeniem układu elektrycznego stosuje się przekaźnik działania serii ASJ z prądem poprzedzającym,w celu zapobiegania uszkodzeniu sprzętu i wypadkowi pożarowemu sprzętu elektrycznego spowodowanemu prądem uszkodzenia gruntu, może ponadto zapewnić ochronę przed ryzykiem wstrząsu prądem.

Parametry:

Wymiary:

Przesłanie:

Sieć:

Zastosowanie:

Częste pytania:

P: Ile przewodów można przeprowadzić przez transformator prądu pozostałego?

Czy mogę przeprowadzić przewody A, B, C przez czujnik?

W trójfazowym systemie z czterema przewodami należy użyć czterech przewodów.

Należy wybrać odpowiedni transformator w zależności od średnicy drutu i prądu nominalnego w miejscu.

P: Drut trójfazowy i czterofasowy jest bardzo gruby.Następnie podłącz pozostałe przekaźnik prądu?

Odpowiedź: Nie zaleca się.

urządzenia o wysokiej częstotliwości, suma wektorów prądu wyjściowego trójfazowego

Czterodrukowy transformator pomiarowy nie jest zerowy (mierzony bezpośrednio jest 0), co może

łatwo prowadzić do awarii i potknięcia.

P: Czy w projekcie renowacji można wykorzystać transformatory prądu pozostałowego typu otwartego?

W przypadku projektów rekonstrukcyjnych, jeżeli średnica drutu linii jest mniejsza niż 100 mm, można użyć transformatorów prądu pozostałowego typu otwartego.Nie zaleca się stosowania transformatorów prądu pozostałowego typu otwartego większych niż ta otwórka, ponieważ dokładność pomiarów czujnika dużej apertury jest słaba.

P: Dlaczego przekaźnik prądu pozostałego działa, gdy tylko jest włączony?

Odpowiedź: Powodem może być błąd w okablowaniu, innym może być niewłaściwy wybór produktu.

P: Po wyłączeniu przekaźnika prądu pozostałowego ASJ wyłączy się wyłącznik.

A: Zjawisko to polega na tym, że przełącznik wyłącza się po odcięciu zabezpieczonego zasilania; drugie ma na celu ochronę linii podczas przełączania podwójnej mocy.

Relaj prądu pozostałowego serii ASJ jest typem, który automatycznie odzyskuje i przywraca prąd w przypadku awarii zasilania pomocniczego.Wg powyższych warunków,przyrząd można wybrać jako typ, który nie działa automatycznie w przypadku awarii zasilania.

P: Co oznacza In:100A na panelu?

Odpowiedź: W oznacza prąd nominalny i nie może być usunięty.2.2.2 i 5.1 GB/T 22387-2016, panel musi być oznaczony prądem nominalnym lub wielkością otworu transformatora prądu pozostałego.
