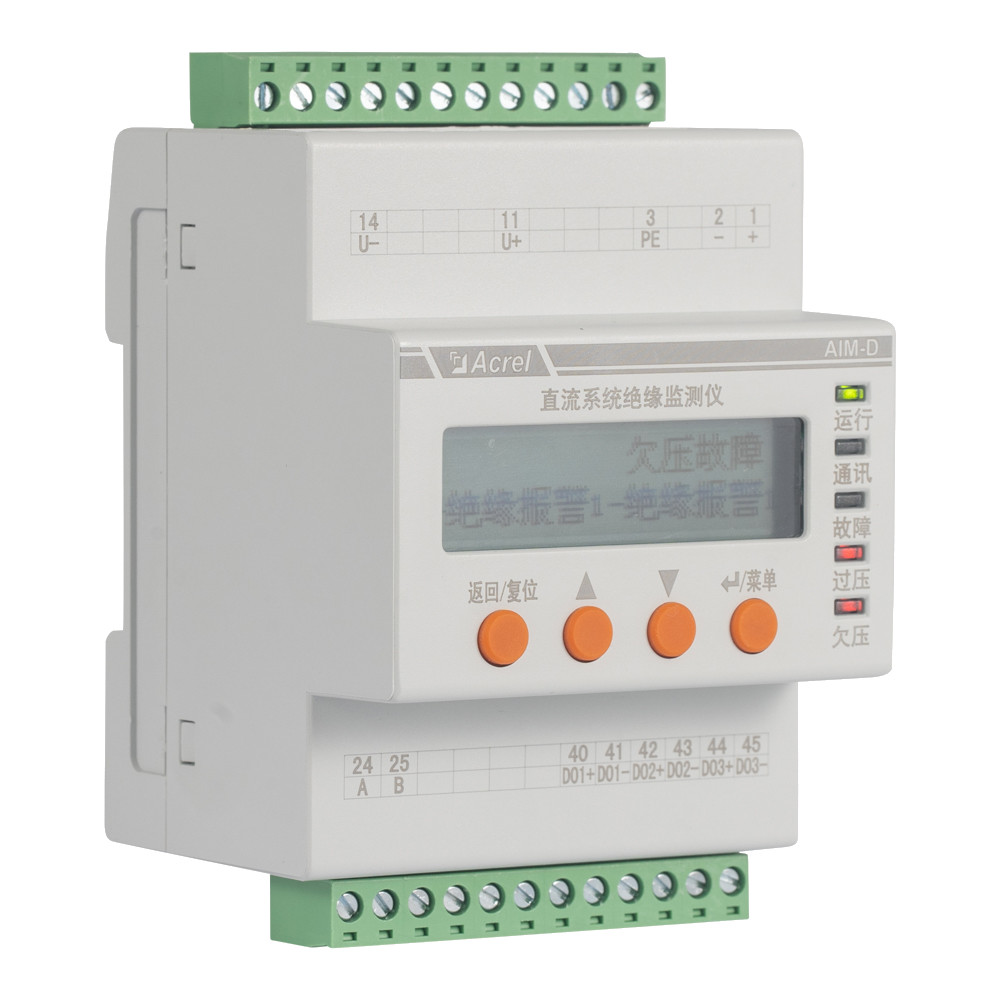

Monitor izolacji prądu stałego serii AIM-D100-T do ładowarki pojazdów elektrycznych

1Wprowadzenie

    Wraz z rozwojem przemysłu wiele urządzeń elektrycznych i urządzeń roślinnych jest zasilanych systemami prądu stałego, które mają nieziemnione terminale dodatnie i ujemne.W przypadku systemu dystrybucyjnego bez uziemienia (IT), należy monitorować odporność izolacyjną w celu zapewnienia bezpiecznej pracy systemu zasilania.

Monitor izolacji prądu stałego serii AIM-D100-T może być stosowany w systemie 10~1000V prądu stałego do monitorowania w trybie online pozytywnego i ujemnego bieguna oporu izolacji prądu stałego w systemie nieziemnym,i wysyłać sygnał ostrzegawczy lub alarmowy, gdy odporność izolacyjna jest niższa niż ustawiona wartość.

Produkt opiera się na zasadzie nierównoważonego mostu,co uniknie problemu, że równoważony most nie może wykryć odporności izolacyjnej, gdy występują usterki na biegunach zarówno pozytywnych, jak i ujemnych.

Produkt może być stosowany w systemach prądu stałego, takich jak panele prądu stałego elektrowni i podstacji, urządzenia do ładowania pojazdów elektrycznych, systemy zasilania UPS, systemy fotowoltaiczne prądu stałego,systemy magazynowania energii i inne sieci elektroenergetyczne prądu stałego.

2. Opis modelu

3. Parametry techniczne

4Charakterystyka funkcjonalna

• Monitorowanie oporu. Produkt może monitorować opór izolacyjny pozytywnych i negatywnych biegunów systemu prądu stałego do ziemi.Jeżeli odporność izolacyjna jest niższa niż ustawione wartości ostrzegawcze i alarmowe, może wysyłać sygnały ostrzegawcze i alarmowe.
• Monitorowanie napięcia. Produkt może monitorować napięcie między biegunami dodatnimi i ujemnymi systemu prądu stałego oraz napięcie między biegunami dodatnimi i ujemnymi w stosunku do uziemienia.
• Funkcja alarmu nad napięciem i pod napięciem. Produkt może monitorować wahania napięcia w systemie prądu stałego, gdy występuje nad napięcie lub pod napięciem, może wysłać sygnał alarmowy na czas.
• Funkcja alarmu wczesnego ostrzegania. Produkt ma dwie grupy niezależnie regulowanych wartości ustawionych, można ustawić wartość ostrzegania i wartość alarmu.
• Funkcja wskazywania LED. Panel produktu posiada wskaźniki LED dotyczące działania, komunikacji i usterek, nad napięciem i pod napięciem, które mogą wyświetlać status produktu.
• Funkcja wyświetlacza LCD. Produkt przyjmuje wyświetlacz ciekłych kryształów macierzy 128*32 kropek, który może wyświetlać informacje o parametrach.
• Funkcja wyjścia przekaźnika. Produkt posiada wyjścia przekaźnika 3-kanałowego, które można wybrać jako tryb normalnie otwarty lub tryb normalnie zamknięty.
• Funkcja rejestracji zdarzeń. Produkt może rejestrować czas alarmu i rodzaj awarii, co jest wygodne dla pracowników do rozwiązywania problemów.
• Funkcja sieci komunikacyjnej. Produkt posiada 1 interfejs RS485 i przyjmuje protokół Modbus-RTU, który może być wykorzystywany do interakcji danych.
• Wyrób przyjmuje standardowe mocowanie szyny 35 mm.
• Produktu nadaje się okablowanie końcowe, które jest wygodne do okablowania i montażu.
