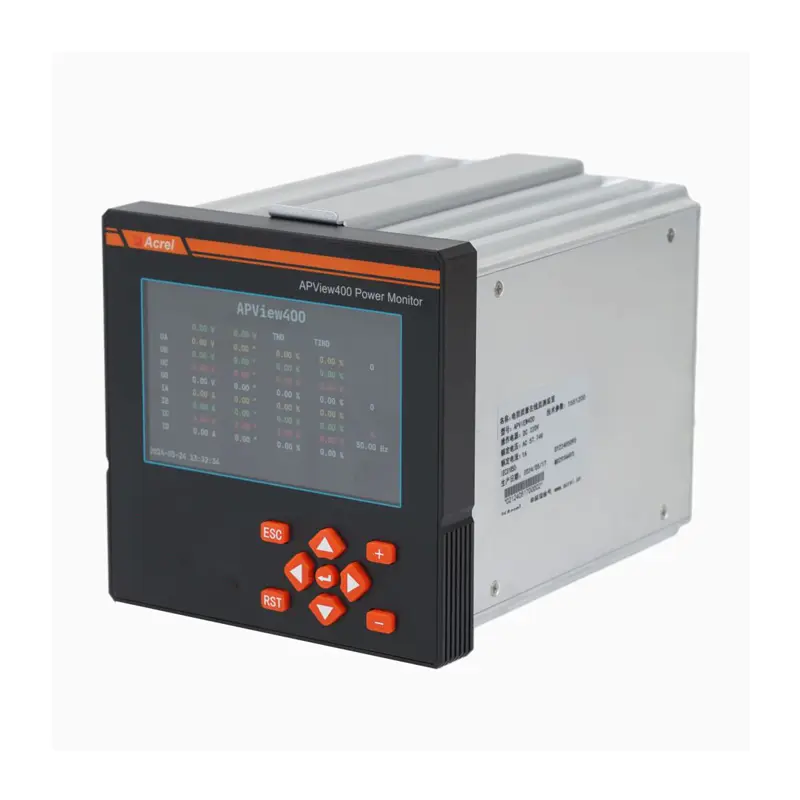

Certyfikowany analizator jakości mocy klasy A APView400

opis produktu

Opis

• Analizator jakości energii Acrel APView400 to profesjonalne urządzenie do monitorowania jakości energii dla systemu PQM. Jest zgodny ze standardami IEC61000-4-30 Ed3 Klasa A i IEC60253-22 Klasa 0.2S. Dzięki zaawansowanym funkcjom, takim jak rejestracja przebiegu zakłóceń i wykrywanie kierunku zakłóceń, może rejestrować ponad 2000 przebiegów i 5000 zdarzeń sekwencyjnych (SOE). Posiada również wysoką precyzję pomiaru, wysokowydajną platformę wielordzeniową i wbudowany system operacyjny. Urządzenie nadaje się do systemów zasilania do 35kV i jest szeroko stosowane w branżach takich jak półprzewodniki, petrochemia, stal, szpitale, centra danych i transport. Obsługuje również różne protokoły komunikacyjne, takie jak Modbus-RTU, Modbus-TCP i IEC61850 MMS, co czyni go kompleksowym rozwiązaniem do monitorowania jakości energii.

  Specyfikacje

  ---

  Parametr techniczny	Wartość
  Wartość znamionowa	Napięcie AC: AC/DC 220V, AC/DC 110V ≤384VA DC 48V
  	Prąd AC: AC 1A, 5A;
  Przeciążenie zdolność	1.2In, praca ciągła
  	20 razy przez 1 sekundę
  zasilanie	Znamionowe: AC/DC 220, AC/DC 110V lub DC 48V
  	Dopuszczalne odchylenie: -20% do +20%
  	Pobór mocy: ≤15W
  Pobór mocy	≤0.5VA (jednofazowe)
  Zakres pomiarowy	0-1.2In
  Wyjście cyfrowe	Żywotność mechaniczna: ≥10000 Tryb wyjścia:
  	Kontakty pasywne Zdolność przełączania: ≤4000W
  	lub ≤384VA Prąd w stanie włączenia: ≥16A (AC250V/DC24V)
  	w trybie ciągłym; ≥30A krótkoterminowo (200ms) A
  	kuralność Klasa 0.5
  Napięcie RMS: ±0.1%Prąd RMS: ±0.1%	P, Q, S: ±0.2%
  	Współczynnik mocy: Klasa 0.5
  	Odchylenie napięcia: 0.1%
  	Odchylenie częstotliwości: ±0.001Hz
  	Komunikacja
  	RS485, protokół Modbus-RTU; Ethernet.
  	Niezrównoważenie trójfazowe
  Niezrównoważenie napięcia: ±0.15%	Niezrównoważenie prądu: ±1%
  Napięcie udarowe częstotliwości sieci	Między zestawem zacisków zasilania a zestawem zacisków wejścia/wyjścia sygnału 2kV/1min (RMS)
  	Między obudową a wszystkimi zestawami zacisków (z wyjątkiem zestawu zacisków napięcia odniesienia poniżej 40V) AC 4kV
  Temperatura	Praca: -10°C do +55°C Przechowywanie: -30°C do +80°C
  	Wilgotność
  ≤95% RH, bez kondensacji, bez gazów korozyjnych	Wysokość ≤ 2500m
  Wymiary i schemat połączeń	Scenariusz zastosowania
