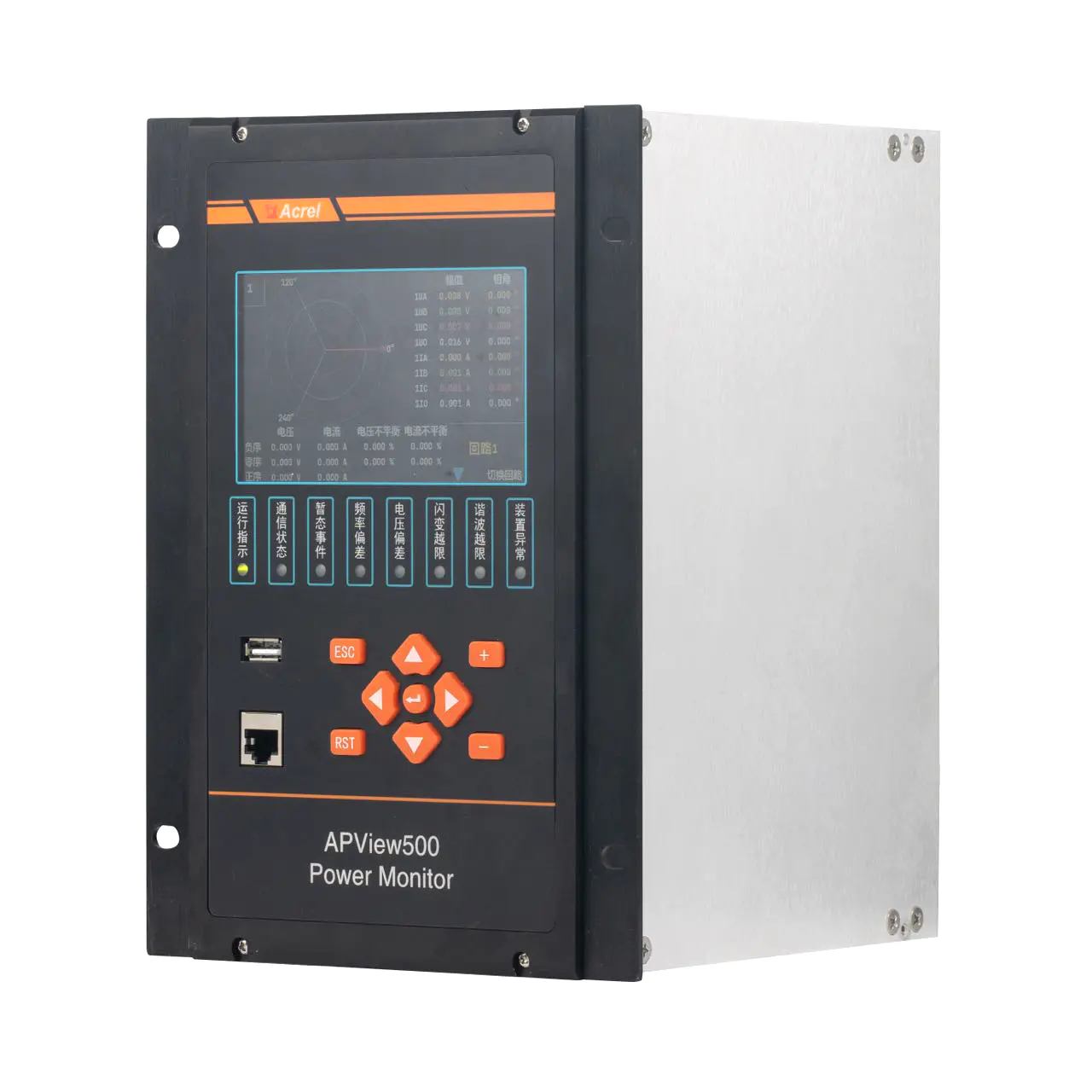

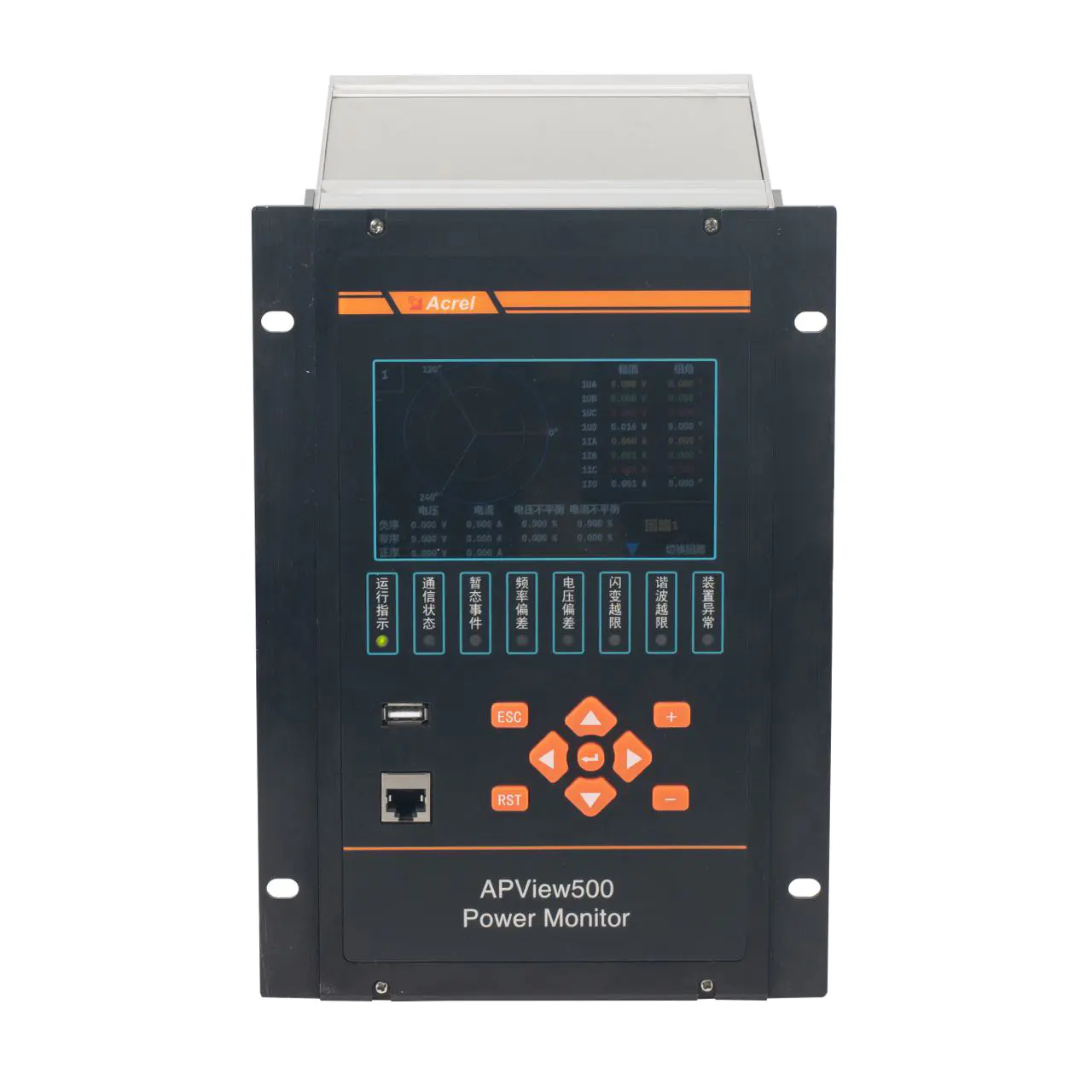

APView500 AC Trójfazowy Panel Dostępny z CT RS485 Analizator Mocy

opis produktu

Opis

• Acrel APView500 to precyzyjne urządzenie do monitorowania jakości energii elektrycznej, zaprojektowane zgodnie ze standardem IEC61000-4-30. Oferuje kompleksowe możliwości monitorowania, w tym pomiar 2. do 63. harmonicznej, próbkowanie przebiegu, monitorowanie niezrównoważenia napięcia, monitorowanie migotania oraz kontrolę pomiarów. Urządzenie obsługuje protokół komunikacyjny IEC61850, zapewniając płynną integrację z nowoczesnymi systemami elektroenergetycznymi. Dzięki zaawansowanym funkcjom i wysokiej dokładności, APView500 jest idealny dla przemysłu chemicznego, stalowego, hutniczego, szpitali, centrów danych, transportu i budownictwa, dostarczając niezawodne dane do analizy i poprawy jakości energii elektrycznej.

  Specyfikacje

  ---

  Parametr techniczny	Wartość
  Wartość znamionowa	Napięcie AC: AC/DC 220V, AC/DC 110V Prąd w stanie włączenia: DC 48V
  	Prąd AC: AC 1A, 5A;
  Przeciążenie zdolność	1.2In, praca ciągła
  	20 razy przez 1 sekundę
  Zasilanie	Znamionowe: AC/DC 220, AC/DC 110V lub DC 48V
  	Dopuszczalne odchylenie: -20% - +20%
  	Pobór mocy: ≤15W
  Pobór mocy	≤0.5VA (jedna faza)
  Zakres pomiarowy	0-1.2In
  Wyjście cyfrowe	Żywotność mechaniczna: ≥10000 Tryb wyjścia: Styki pasywne
  	Obciążalność: ≤4000W lub
  	≤384VA Prąd w stanie włączenia: ≥16A (AC250V/DC24V)
  	w trybie ciągłym; ≥30A krótkoterminowo (200ms) Dokładność
  	Klasa 0.5 Napięcie RMS: ±0.1%
  Prąd RMS: ±0.1%	P, Q, S: ±0.2%
  	Współczynnik mocy: Klasa 0.5
  	Odchylenie napięcia: 0.1%
  	Odchylenie częstotliwości: ±0.001Hz
  	Komunikacja
  	RS485, protokół Modbus-RTU; Ethernet.
  	Niezrównoważenie trójfazowe
  Niezrównoważenie napięcia: ±0.15%	Niezrównoważenie prądu: ±1%
  Napięcie udarowe częstotliwości sieci	Między zestawem zacisków zasilania a zestawem zacisków wejścia/wyjścia sygnału 2kV/1min (RMS)
  	Między obudową a wszystkimi zestawami zacisków (z wyjątkiem zestawu zacisków napięcia odniesienia poniżej 40V) AC 4kV
  Temperatura	Praca: -10℃ ~ +55℃ Przechowywanie: -30℃ ~ +80℃
  	Wilgotność
  ≤95% RH, bez kondensacji, bez gazów korozyjnych	Wysokość ≤ 2500m

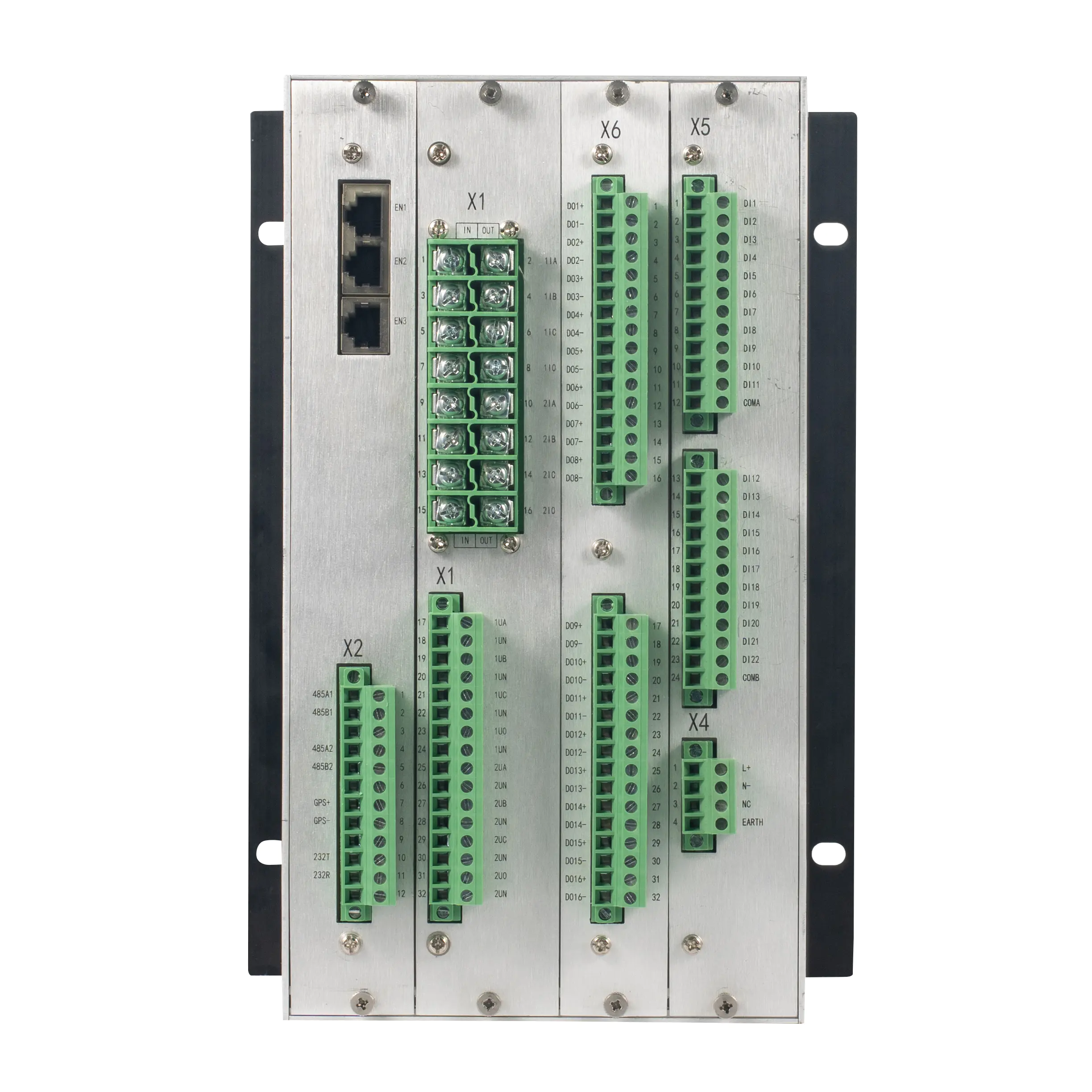

  Wymiary i schemat połączeń	Scenariusz zastosowania
